Plaats van herkomst: | CHINA |
Merknaam: | AEO |
Certificering: | CE, FCC |
Min. bestelaantal: | 1 paar |
---|---|
Prijs: | negotiation |
Verpakking Details: | pakket en karton |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 10000 paren/maand |
Inputaantal: | 2 | Bezinningsverlies: | >15DB |
---|---|---|---|
Evenwicht: | 0-150m@1.485Gb /s | Schakelaar: | FC/PC (facultatieve SC/PC) |
Optisch kanaal: | 1 | Optisch type: | single-mode (multimode facultatief) |
Golflengte: | 1310nm /1550nm | Trasmissionafstand: | 0100km |
Optisch Bezinningsverlies: | > 15dB | Optica Dithering: | < 0=""> |
Opticaschakelaar: | FC/PC (facultatieve SC/PC) | BNC-haven: | 2 |
BNC-Signaalniveau: | 800mV nominaal | BNC-Stijgings/daling tijd: | 200ps aanwijzing |
BNC schiet voorbij: | < 10=""> | Videobeetjestarief: | Maximum 2.97Gb/s |
BER: | < 10="" -9=""> | ||
Hoog licht: | 2CH HD SDI aan vezel optische convertor,20km HD SDI aan vezel optische convertor,3G SDI video aan vezelconvertor |
de Video hd-sdi/3g-SDI van 2Ch aan Vezelconvertor 2 BNC-Havens en 1 Optische Haven
Technische Parameters
Optisch | Golflengte | 1310nm&1470nm-1610nm |
Vezeltype | Enige wijze, enige vezel (gebrek) | |
Afstand | 20km | |
Vezelinterface | FC (gebrek) (facultatieve) LC/SC/ST | |
SDI Video | Videointerfaceaantal | 2 |
Fysieke Interface | BNC | |
Max Resolution | 1920 x 1080 @ 60Hz | |
Videoinput en Outputimpedantie | (uit zijn evenwicht gebracht) 75Ω | |
Videoinput/uit gezet Voltage | Typisch: 1Vpp, Min 0.5Vpp, Maximum 1.5Vpp | |
Videobeetjestarief | Maximum 2.97Gb/s | |
Videosdi norm | 270Mbps (BR-SDI), 1.485Gbps/M (hd-SDI), SMPTE425M3Gb/s-Afbeelding (3g-SDI), de periodieke interface van SMPTE424M 3Gb/s (3g-SDI) | |
Gegevens | Fysieke Interface | De de industrie standaard verbindende terminal |
Interfacesignaal | RS485/RS422/RS232/Manchester | |
Baud Rate | 0-400Kbps | |
BER | < 10="" -9=""> | |
Verrichtingswijze | Volledige - duplex/half - duplex | |
Elektro & Mechanisch | De Vereisten van de inputmacht | Gelijkstroom 5V |
Machtsadapter | AC 100V~240V | |
Afmetingen | 19.2*16.7*4.9cm | |
Verpakking | 34.5*21*9cm | |
Gewicht | 1.35KG | |
Milieu | Werkende temperatuur | -20°C ~ +75°C |
Opslagtemperatuur | -40°C ~ +85°C | |
Het werk vochtigheid | (non-condensing) 0% ~ 95% | |
MTBF | >100.000 uren |
Overzicht
2 kanaal hd-sdi/3g-SDI aan vezelconvertor is een ideale en economische oplossing voor toezichttoepassingen. Het ontvangt de elektroinput 3g-sdi/hd-sdi/sd-SDI van 8channel, zet SDI volkomen signaal in enige wijze om het optische signaal, dan optisch signaal in SDI signaal omzet. Het steunt transmissiebeeld van SDTV (143-540Mbps), en HDTV (1.485Gbps), 3Gb/s-Afbeelding (3g-SDI). Zowel verstrekken de zender als de ontvanger het gelijkmaken van en het reclocking bij inputeenheid om het signaal voor verenigbare kwaliteit opnieuw op te bouwen.
Eigenschappen
SDI Video
Aantal kanalen: 2 chs
Input/uit gezette Schakelaar: BNC 75Ω
Input-output voltage: 1,0 Volt pp
Videobeetjestarief: Maximum 3.2Gb/s
Videosdi Normen: 270Mbps (BR-SDI)
1.485Gbps/M (hd-SDI)
3Gb/s afbeelding (3g-SDI)
Gegevens
De gegevens coderen: RS485/RS422/RS232/Manchester
Fysieke interface: De terminal van de industriële normschroef
Frequentie/Tariefsteun: 0~400K bps
Optische vezel
Aantal van Optische haven: 1
Schakelaar: Simplexfc
Single-mode 20Km
Single-mode: 1310/1550nm (Optie)
Elektro & Mechanisch
Machtsadapter: AC 100-240V aan gelijkstroom 5V 2A
Machtsconsumptie: <3w>
Milieu
Werkende Temperatuur: - 5C~+75 C
Opslagtemperatuur: - 5 C~+85 C
Relatieve Vochtigheid: (non-condensing) 0%~95%
MTBF: >100,000 uren

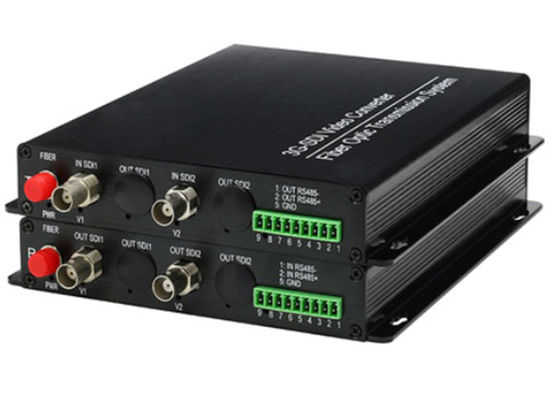

Productbeeld
Toepassingsdiagram
●Elk van ons pakket is internationaal standaardpakket
●Wij zullen onze producten zodra de bevestigde orde leveren
Contactpersoon: Ms. Tina
Tel.: 86-13316482515
