Plaats van herkomst: | CHINA |
Merknaam: | AEO |
Certificering: | CE, FCC |
Min. bestelaantal: | 1 paar |
---|---|
Prijs: | negotiation |
Verpakking Details: | pakket en karton |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 10000 paren/maand |
Inputaantal: | 1 | Bezinningsverlies: | >15DB |
---|---|---|---|
Evenwicht: | 0-150m@1.485Gb /s | Schakelaar: | FC/PC (facultatieve SC/PC) |
Optisch kanaal: | 1 | Optisch type: | single-mode (multimode facultatief) |
Golflengte: | 1310nm /1550nm | Trasmissionafstand: | 0100km |
Optisch Bezinningsverlies: | > 15dB | Optica Dithering: | < 0=""> |
Opticaschakelaar: | FC/PC (facultatieve SC/PC) | BNC-haven: | 1 |
BNC-Signaalniveau: | 800mV nominaal | BNC-Stijgings/daling tijd: | 200ps aanwijzing |
BNC schiet voorbij: | < 10=""> | Videobeetjestarief: | Maximum 2.97Gb/s |
BER: | < 10="" -9=""> | ||
Hoog licht: | 20km HD SDI Vezelconvertor,de Vezelconvertor van 1310nm HD SDI,20km video over vezelconvertor |
BR-sdi/hd-sdi/3g-SDI Digitale Video over Vezelconvertor met RS485
Technische Parameters
Optisch | Golflengte | 1310nm&1470nm-1610nm |
Vezeltype | Enige wijze, enige vezel (gebrek) | |
Afstand | 20km | |
Vezelinterface | FC (gebrek) (facultatieve) LC/SC/ST | |
SDI Video | Videointerfaceaantal | 1 |
Fysieke Interface | BNC | |
Max Resolution | 1920 x 1080 @ 60Hz | |
Videoinput en Outputimpedantie | (uit zijn evenwicht gebracht) 75Ω | |
Videoinput/uit gezet Voltage | Typisch: 1Vpp, Min 0.5Vpp, Maximum 1.5Vpp | |
Videobeetjestarief | Maximum 2.97Gb/s | |
Videosdi norm | 270Mbps (BR-SDI), 1.485Gbps/M (hd-SDI), SMPTE425M3Gb/s-Afbeelding (3g-SDI), de periodieke interface van SMPTE424M 3Gb/s (3g-SDI) | |
Gegevens | Fysieke Interface | De de industrie standaard verbindende terminal |
Interfacesignaal | RS485/RS422/RS232/Manchester | |
Baud Rate | 0-400Kbps | |
BER | < 10="" -9=""> | |
Verrichtingswijze | Volledige - duplex/half - duplex | |
Elektro & Mechanisch | De Vereisten van de inputmacht | Gelijkstroom 5V |
Machtsadapter | AC 100V~240V | |
Milieu | Werkende temperatuur | -20°C ~ +75°C |
Opslagtemperatuur | -40°C ~ +85°C | |
Het werk vochtigheid | (non-condensing) 0% ~ 95% | |
MTBF | >100.000 uren |
Overzicht
SDI BR/van HD/van 3G keurt de video digitale optische convertor internationale geavanceerde alle-digitale de transmissietechnologie goed van de gigabit optische vezel. Deze normen worden gebruikt voor transmissie van niet samengedrukt, unencrypted digitale videosignalen (naar keuze met inbegrip van ingebedde Audio en/of Tijdcode) binnen televisiefaciliteiten; zij kunnen ook worden gebruikt voor packetized gegevens. En nu – met fb-hd-SDI vezel optische apparaten kunt u die signalen op grote afstanden over de vezel optische kabels leveren. HD SDI kan het videosignaal door 1 enige vezel met niet-vervorming, hoogstaande, over lange afstand worden overgebracht transmissie. Deze reeks van video aan vezelconvertor heeft Stabiele prestaties, duidelijke beeldkwaliteit., en hoge Stabiliteit met LEIDENE Statusaanwijzing op het lichaam van apparaat. de het werk status van apparaten kan visueel worden waargenomen. Tegelijkertijd, kunnen de schakelaarwaarde, het voltage, het werk de status en andere omgekeerde nuttige signaalinformatie bij gegevens RS485.This worden gecontroleerd maken onze apparaten flexibeler wanneer het verzoek van verschillende klanten komt. De mogelijke toepassingen voor dit product, om weinigen te noemen zijn: Intelligent Verkeers Controlesysteem. Het voorzien van een netwerk van de veiligheidssysteemschool Industrieel controle (Elektriciteit, Chemie, Staal, Olie, Spoorweg & enz.) Militair Controle (Pakhuis, Grens, Wachten, enz.) TV programmatransmissiesysteem. Stadion (voor de LEVENDE video, audiotransmissie van HD)
Eigenschappen
• 3g/hd/sd-SDI hoge definitie digitale code en niet-samenperst high-resolution videotransmissie
• Het werk strekt zich van 270 Mbps uit aan 2.97Gbps.
• Steun al norm van SMPTE 259M, het werk in 270Mbps - 360Mbps
• Steun (270Mb/s) normen SMPTE424M, SMPTE292M, SMPTE259M, SMPTE344M en dvb-ASI
• 300M (1000ft) automatische kabel-saldo @ BR wijze; Van 150 M (500ft) automatische cable-balance@ HD/3G (Belden 1694A)
• LEIDENE indicatoren voor toezicht op systeem werkende status
• De netwerkbeheerfunctie is facultatief
• De omgekeerde gegevens van Rs485/232, tweerichtingsrs485-gegevens zijn facultatief
• Standalone of 19 „standaard3u, 4U, 5.5U-reksteun
• Speciaal ASIC-ontwerp, de functie van het steun heet-Ruilmiddel
• Steun3g/hd/sd high-resolution videosignaal
• Bij gebrek aan inputsignaal, sluit automatisch het laserhoofd om het laserleven uit te breiden
• De optische outputgolflengte strekt zich van 1310nm, 1550nm aan maximaal 16 CWDM-golflengten (volgzaam itu-t G.694.2) uit
• De golflengtewaaiers zijn 1310nm, wavelengthen 1550nm en 16 ander soort CWDM (leef itu-t G.694.2) na
• LEIDENE Statusaanwijzing om de arbeidsvoorwaarden te controleren;
• Steun videoregenerator;
• Heet-gestopte de zendontvanger van steunsfp

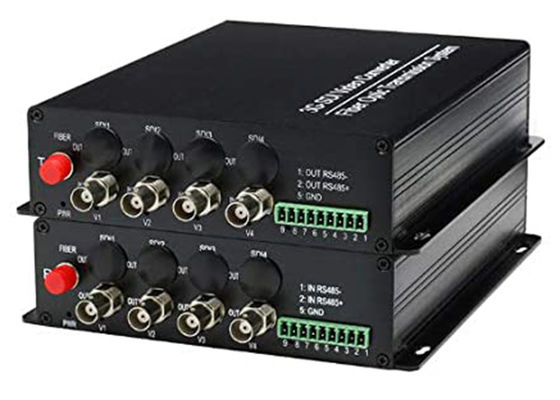

Productbeeld
Verpakking & het Verschepen
●Elk van ons pakket is internationaal standaardpakket
●Wij zullen onze producten zodra de bevestigde orde leveren
