Plaats van herkomst: | China |
Merknaam: | AEO |
Certificering: | CE, FCC |
Min. bestelaantal: | 1 paar |
---|---|
Prijs: | negotiation |
Verpakking Details: | pakket en karton |
Levertijd: | 5-8 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 10000 paren/maand |
Golflengte: | 1310nm/1550nm | Outputmacht: | -8~3dBm |
---|---|---|---|
Het ontvangen van Gevoeligheid: | -30dBm | Interface: | FC/ST/SC/LC |
Bandbreedte: | 8MHZ | Compatibele Systemen: | NTSC/PAL/SECAM |
Impedantie/Voltage: | BNC (uit zijn evenwicht gebrachte) 75Ω/2.0Vp-p | Werkende Temperatuur: | -35℃~+75℃ |
Opslagtemperatuur: | -45℃~+85℃ | Vochtigheid: | 0~95% non-condensing |
Hoog licht: | Multimode Optische Videozender en Ontvanger,Singlemode Optische Videozender en Ontvanger,20KM Video Optische Convertor |

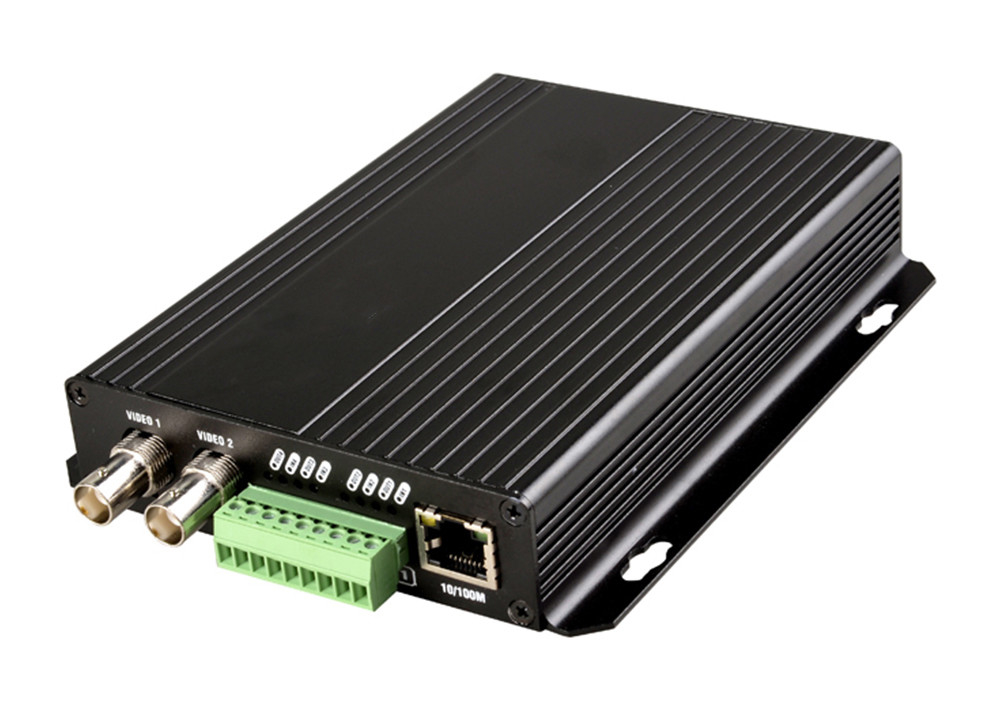

2ch video Digitale Vezelconvertor 20km Enige Wijze Enige Vezel voor Analoge Camera
Technische Parameters
Optisch | |
Golflengte | 1310nm/1550nm |
Outputmacht | -8~3dBm |
Optische Vezel |
Enige wijze (9/125um) 20Km tot 80Km Multimode (50/125um) 1Km, (62.5/125um) 500m |
Het ontvangen van Gevoeligheid | -30dBm |
Interface | FC/ST/SC/LC |
Video | |
Bandbreedte | 8MHZ |
Compatibele Systemen | NTSC/PAL/SECAM |
Impedantie/Voltage | BNC (uit zijn evenwicht gebrachte) 75Ω/2.0Vp-p |
Differentiële Aanwinst | <> |
Differentiële Fase | <> |
S/N verhouding | >60dB (weging) (met 8 bits) |
Interface | BNC |
Gegevens | |
Gegevensprotocol | RS232, RS422, RS485, Manchester, TWEEFASENgegevens |
Bandbreedte | 0~300kbps |
Foutenpercentage | 10-9 |
Interface | De terminal van Phoenix |
Audio | |
Impedantie/Voltage | 600ohm (uit zijn evenwicht gebrachte)/2.0Vp-p |
Weergavekarakteristiek | 10~20kHz |
Totale Harmonische Vervorming | <0> |
Differentiële Fase | <> |
S/N verhouding | >95dB (weging) |
Interface | De terminal van Phoenix |
Steekproeftarief | 48k Herz |
Resolutie | 16 beetjes |
Contactsluiting | |
Signaalinput | Alarm, Binaire input, steun TTL, rs-232/422/485 of passieve schakelaarknoop |
Signaaloutput | Willekeurig alarm, Binaire output, steun TTL, rs-232/422/485 of relaisoutput |
Interface | De terminal van Phoenix |
Telefoon | |
Fonetische Bandbreedte | 8KHz |
Het werkwijze | Punt om hotline te richten, programma controlerende schakelaar/uitbreidingswijze |
Vervorming | <1> |
S/N verhouding | >95dB |
Interface | RJ11 of RJ45 |
Ethernet | |
Het werkwijze | Volledige - duplex/half - duplex, het autosensing |
Netwerksnelheid | 10/100Mbps, het autosensing |
Interface | RJ45 |
Chassis en Kaarten | |
De Hoeveelheid van chassisgroeven | 18 groeven |
Verenigbaarheid (met kaarten) | 1~4ch kaarten (18pcs); 8ch kaarten (9pcs) |
Flexibiliteit | Steunen gemengde installatie van verschillende configuraties |
Kaarten |
In 4ch-PCB (153x100x10mm) of 8ch-de grootte van PCB (153x100x25mm) de configuraties die grotere grootte vereisen kunnen niet met dit systeem worden gebruikt |
Elektro. Milieu. Mechanisch | |
Werkend Voltage | Standalone: 220VAC aan 5V/12VDC, Rek: dubbele 220V/-48V AC, kaart: aangedreven door chassis |
Werkende Temperatuur | -35℃~+75℃ |
Opslagtemperatuur | -45℃~+85℃ |
Vochtigheid | 0~95% non-condensing |
Afmeting en Gewicht | Standalone en kaart: hangt van verschillende configuraties, Chassis: af 19“ 3U |
Overzicht
De optische videozender en de ontvanger worden ontworpen om de coaxiale grens van 500 meters uit te breiden en die kabeltelevisie-signalen met 80km te krijgen maximum op optische vezelkabel worden verbonden. Ook bedoeld als vezelconvertors, media zijn de convertors, de optische videoconvertors, de Optische videozender en de ontvanger een paar kabeltelevisie-transmissieapparaten die overbrengen en de signalen van hifikabeltelevisie van video, audio, gegevens, telefoon, contactsluiting, Ethernet, enz. met geavanceerde optische transmissietechnologie ontvangen die lossless transmissie met minimumstoring toelaat. En het gebruiksklare ontwerp laat eenvoudige installatie toe.
Producteigenschappen
robuuste metaalomhulsels
laag optisch verbindingsverlies – maximum 30dB
zonder EMI, RFI en gemalen lijn
transmissie bi-Di op 1 vezel met WDM
hoog getalsmatige weergaveniveau van met 8 bits
hete gebruiksklaar met schakelaarvoeding
beschikbaar in standalone en 19“ 3U-reksystemen
Reekspunten
1ch de videogegevens Rx + 1ch 10/100M Ethernet van Tx + van 1ch RS485 + 1 Telefoon. |
1ch de videogegevens Rx + 2ch audiotx + 1ch 10/100M Ethernet van Tx + van 2ch RS485 |
1ch de videogegevens Rx + 2ch audio het Contactsluiting Tx van Tx van Tx + van 2ch RS485 + 1ch- |
2ch telefoon + 1ch 10/100M Ethernet |
2ch de videogegevens Rx + 1ch 10/100M Ethernet van Tx + van 1ch RS485 + 1 Telefoon. |
2ch de videogegevens Rx + 2ch audiotx + 1ch 10/100M Ethernet van Tx + van 2ch RS485 |
4ch 10/100M Ethernet |
de gegevens Rx van 4ch Telephone+ 2ch RS485 |
4ch de videogegevens Rx + 4ch 10/100M Ethernet van Tx + van 1ch RS485 |
4ch de videogegevens Rx van Tx + van 1ch RS485 + 4ch-Telefoon |
4ch de videogegevens Rx van Tx + van 12ch RS485 |
de gegevens Rx van 2ch RS485 + 8ch-Telefoon |
de gegevens Rx van 20ch RS485 |
de video bi-Di van 1ch + 1ch-de gegevens van bi-Di RS485 + de audio bi-Di van 1ch + het contactsluiting van 1ch bi-Di |
de audio bi-Di van 4ch + 2ch-gegevens + 1ch 10/100M Ethernet van bi-Di RS485 |
1ch de videogegevens + 3ch audio het contactsluiting van Tx van bi-Di RS485 van Tx + 2ch-+ van 1ch bi-Di |
4ch de videogegevens Rx + 2ch audiotx + 1ch 10/100M Ethernet + 1ch-Telefoon + 2ch-Contactsluiting Tx van Tx + van 2ch RS485 |
V | Video |
A | Audio |
D | Gegevens |
K | Alarm (I/O, contactsluiting) |
P | Telefoon |
E | Ethernet |
M, W | M-multi-wijze, w-Enige wijze |
S, U | S-1310nm, u-1550nm |
T, R | T - Zender, r-Ontvanger |
FC, ST, SC, LC | Het type van vezelschakelaar |
↑, ↓, ↑↓ | voorwaarts ↑ - (van TX aan RX), ↓ - keer (van RX aan TX) om, ↑↓- tweerichtings |
1,2,3,… | Cijfers voor signaal-hoeveelheid van vereist kanaal |
05, 20, 40… | Cijfers naast vezel schakelaar-werkende afstand |
Productbeeld
Verpakking & het Verschepen
●Elk van ons pakket is internationaal standaardpakket
●Wij zullen onze producten zodra de bevestigde orde leveren
